首页 >> 产品展示 >>泡沫灭火系统设备 >>泡沫产生器 >> PCL系列立式泡沫产生器,低倍数泡沫产生器
详细说明

PCL系列立式泡沫产生器,低倍数泡沫产生器

产品品牌
豫新消
产品型号
PCL4型、PCL8型、PCL16型、PCL24型
产品类型
立式
产品材质
碳钢、不锈钢
最大工作流量
4L/S;8L/S;16L/S;24L/S
进出口通径
具体详情咨询客服
额定工作压力
0.5MPa
杨经理
18790587339
王经理
15090069359
点我扫一扫

点我扫一扫

产品编号 PCL系列
  • 产品说明
  • 产品参数

PCL立式泡沫产生器的概述:

       PCL系列立式空气泡沫产生器(液上喷射泡沫产生装置)是一种固定安装在油罐上,将泡沫混合液与吸入的空气发泡产生泡沫,并将泡沫喷洒到燃烧液体表面,形成泡沫层、利用泡沫的遮断,冷却和窒息作用达到灭火目的。泡沫产生器是液上喷射泡沫灭火系统中产生和喷射空气泡沫的主要灭火设备。
      PCL立式空气泡沫产生器根据泡沫混合液的流量分为PCL4、PCL8、PCL1*PCL24型。立式泡沫产生器由壳体组、焊接法兰、连接法兰、导板组及喷管组等五部分组成。

PCL立式泡沫产生器的结构原理:

  1、立式泡沫产生器在储罐上采用立式安装。操作比较简便

  2、立式泡沫产生器由进口法兰、泡沫产生器本体及缓冲罐体及喷雾出口法兰盘组成,储罐内的泡沫导板与卧式泡沫产生器的规格一同并且通用。

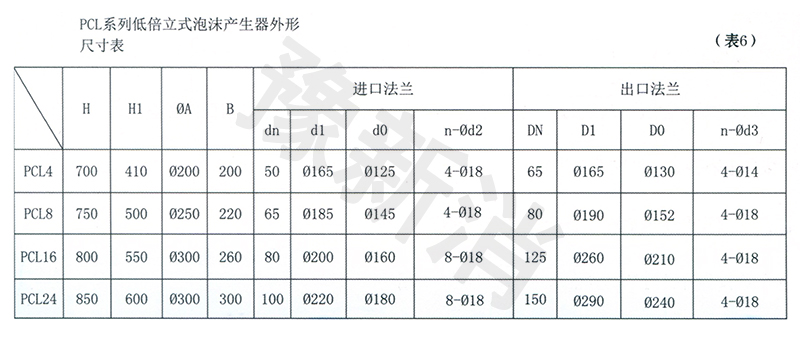

  3、立式泡沫产生器的安装必须遵照表6的规定,储罐罐壁上开孔遵照图4和表5的规定进行操作。(具体见产品参数)




PCL立式泡沫产生器的工作原理:

      低倍数立式泡沫产生器工作原理:泡沫混合液经过泡沫产生器喷嘴时形成扩散的雾化射流,在其周围产生负压,吸入大量空气形成空气泡沫,通过泡沫喷管输入罐内,在导流板的作用下沿罐壁平稳淌下,覆盖在燃烧的液面上,利用泡沫的冷却和窒息作用达到灭火的目的。

PCL立式泡沫产生器的安装注意事项:

       1. 如果使用产生器用于扑救水溶性甲、乙、丙类液体火灾,导板组则不适用,而应换成其他合适的缓冲装置(如降落槽、泡沫溜槽等)。

       2.产生器的喷嘴不能被杂物堵塞。在泡沫系统安装完毕进行喷水试验前,可将喷嘴拆下,密封玻璃处用铁板挡住,然后对管道进行冲洗,待确保管道中无杂物后再将喷嘴装好,然后进行泡沫系统调试。

       3.为防止储罐内气体从产生器处外泄,在产生器壳体组出口端装有密封玻璃。密封玻璃一面有易碎划痕,有划痕面应朝出口方向安装。密封玻璃受到0.2MPa压力混合液冲击时将破碎。密封玻璃应在泡沫系统调试后再安装。每使用一次或其他原因造成密封玻璃损坏,应及时更换。

       4.产生器壳体组装有防雨罩和防杂物进入的滤网,安装时不应漏装。

       5.产生器安装在直径较小的储罐壁上,连接法兰平面与储罐壁圆弧面连接处有密封困难时,可以采取增加垫片或采取将连接法兰焊接在储罐壁上的办法。

      6.为保证产生器的安全,应在产生器下设有支承架等。由于发生火灾时可能产生储罐破裂或变形而使产生器及管道遭到损坏。为减轻损坏,应在产生器进口管道中安装一段能起缓冲作用的金属软管或采取其他措施。

PCL立式泡沫产生器使用和保养:

      1.应注意供给的混合物中无杂物,以免产生器堵塞。

      2.应保证产生器的吸气孔畅通,不被杂物堵塞。

      3.应经常检查产生器是否完好,发现损坏件应及时调换。

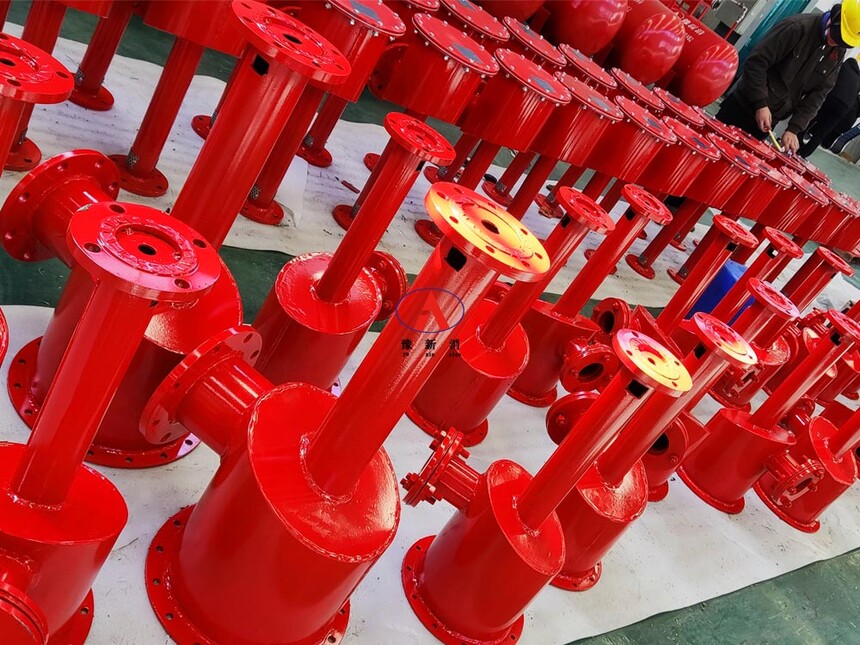

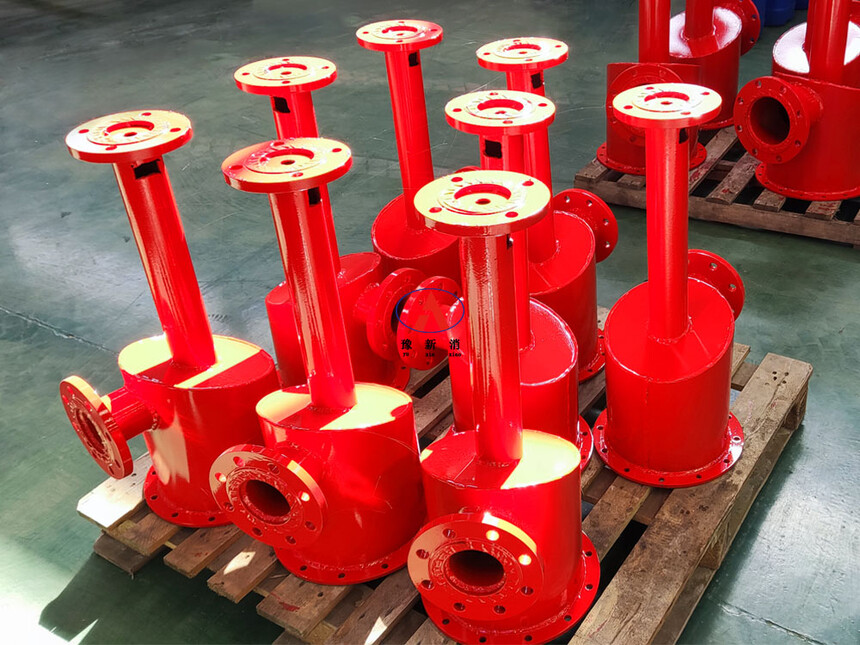

PCL立式泡沫产生器实物照片
